導光片機器視覺定位貼合系統軟硬件方案--康耐德智能

發布時間：2023-07-24瀏覽量：1785

【檢測目的】

定位貼合


【檢測要求】

精度0.15mm

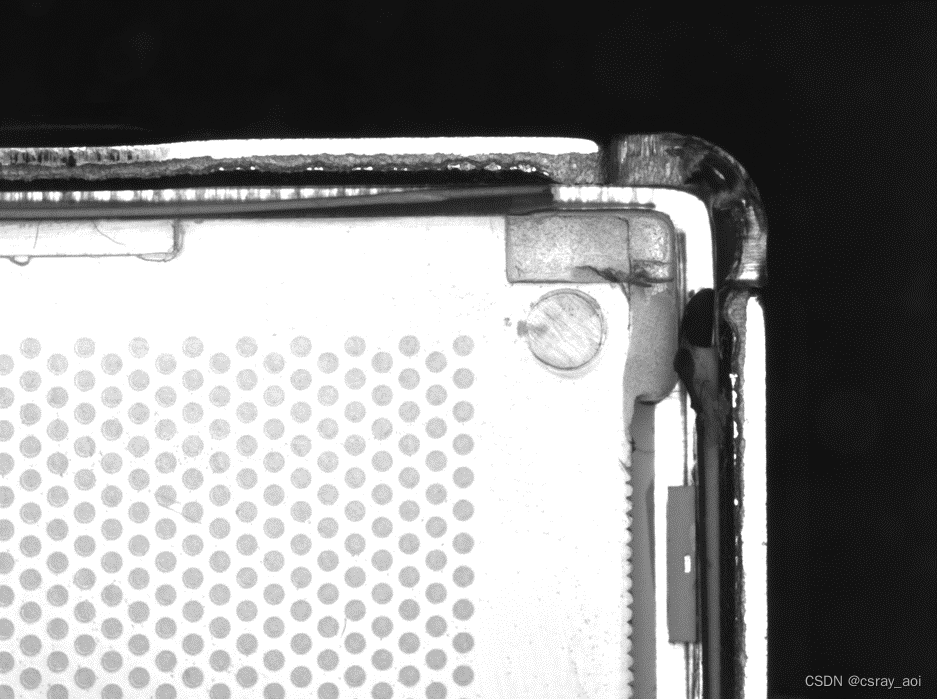

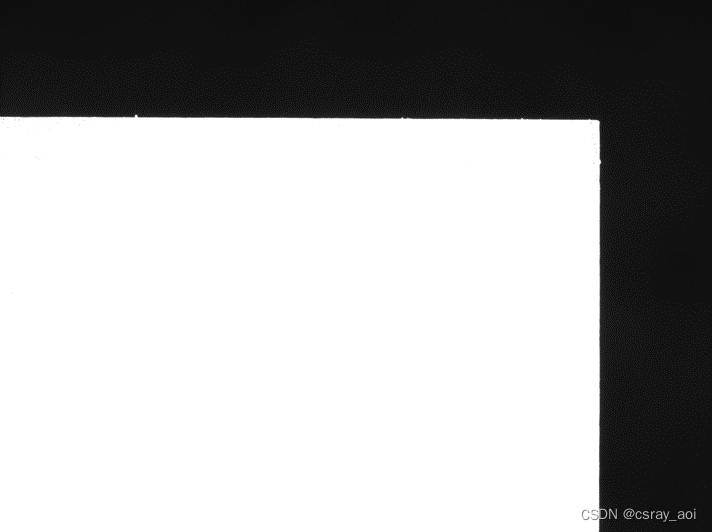

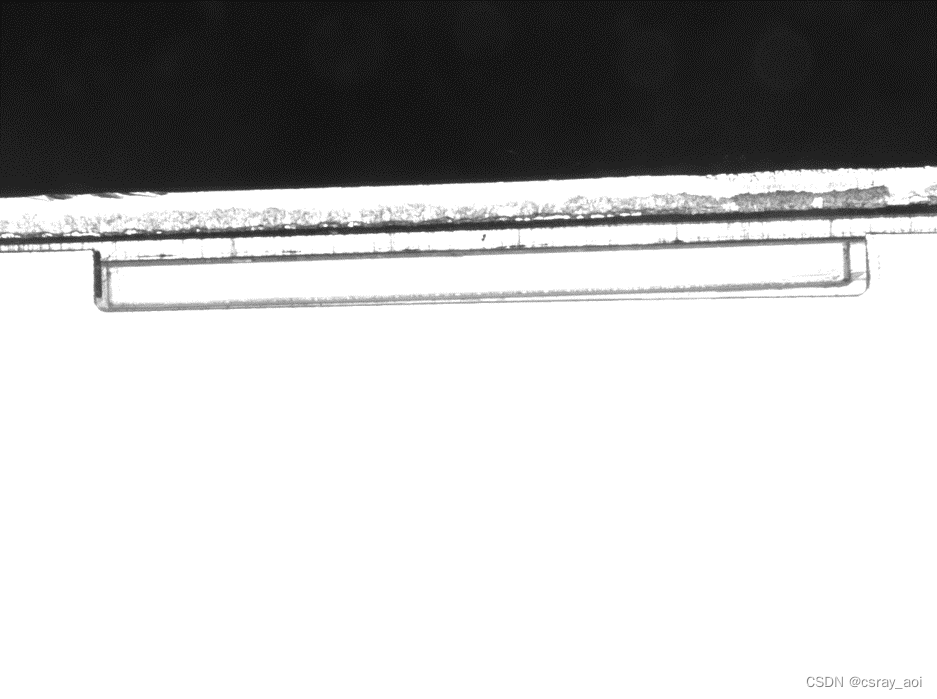

【拍攝效果圖一】 一工位

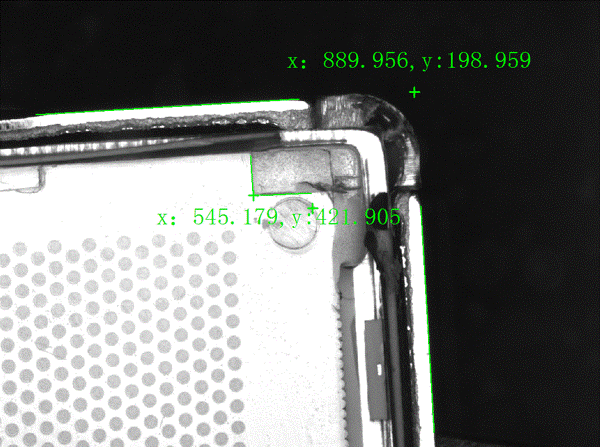

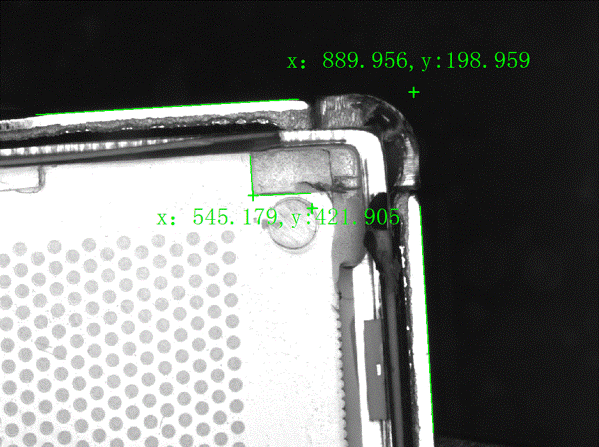

【拍攝處理圖一】 一工位

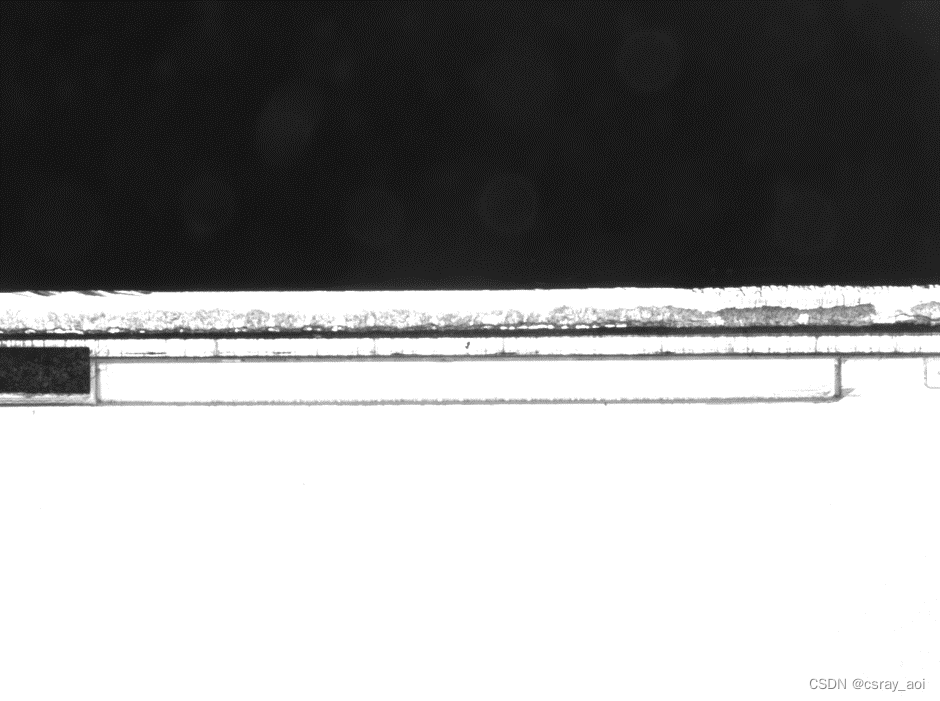

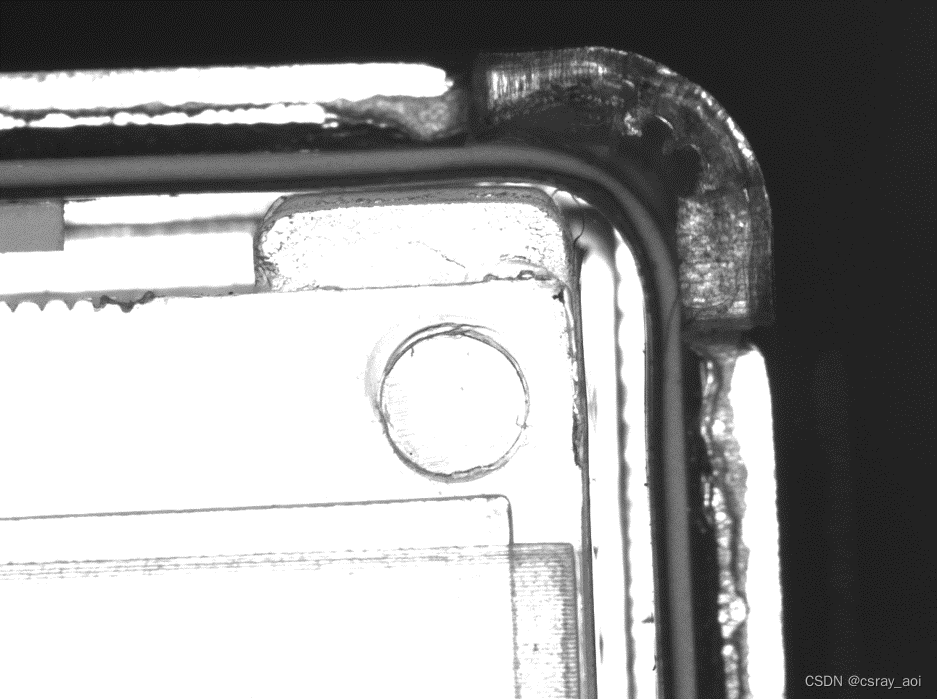

【拍攝效果圖二】  一工位

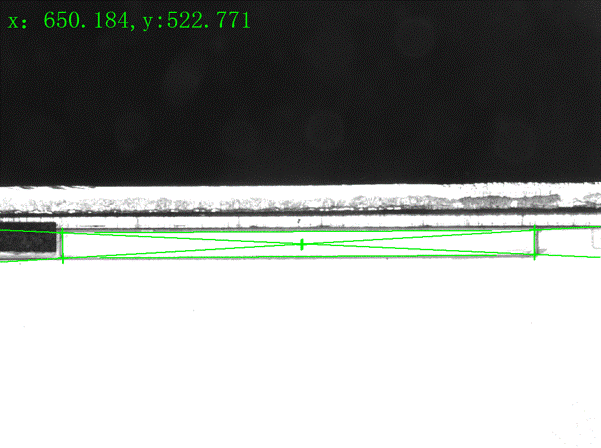

【拍攝處理圖二】 一工位

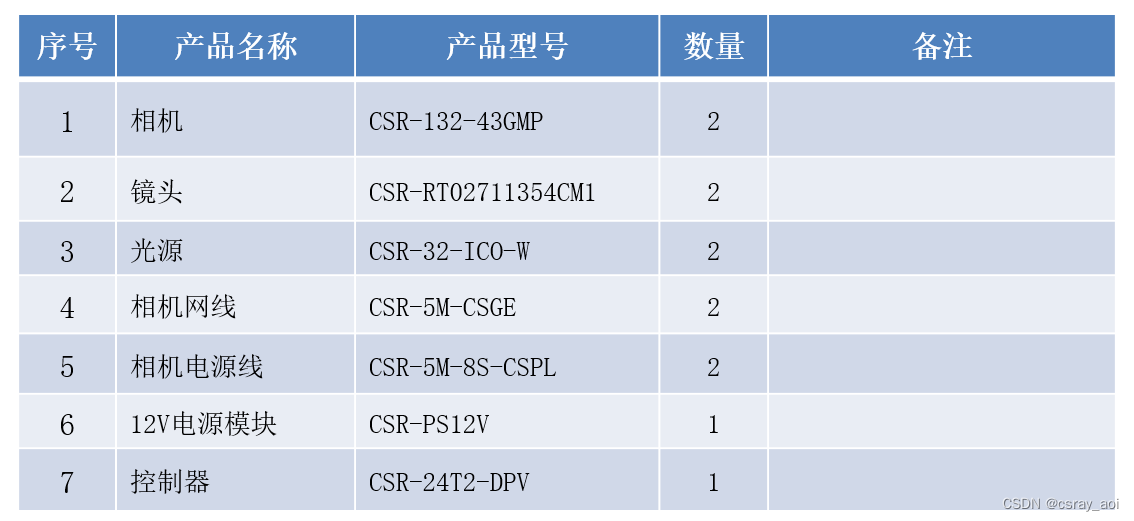

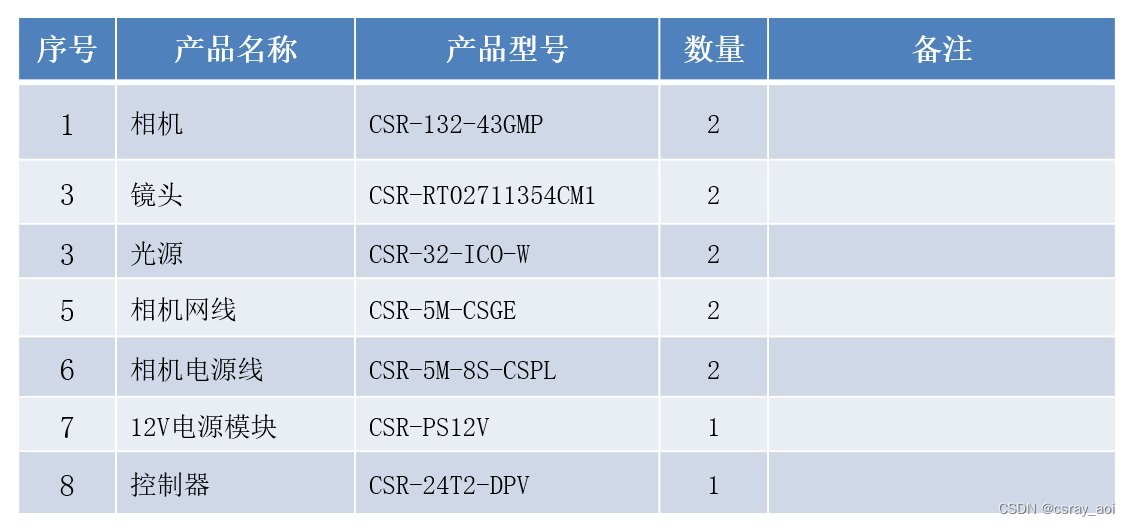

【硬件配置】 一工位

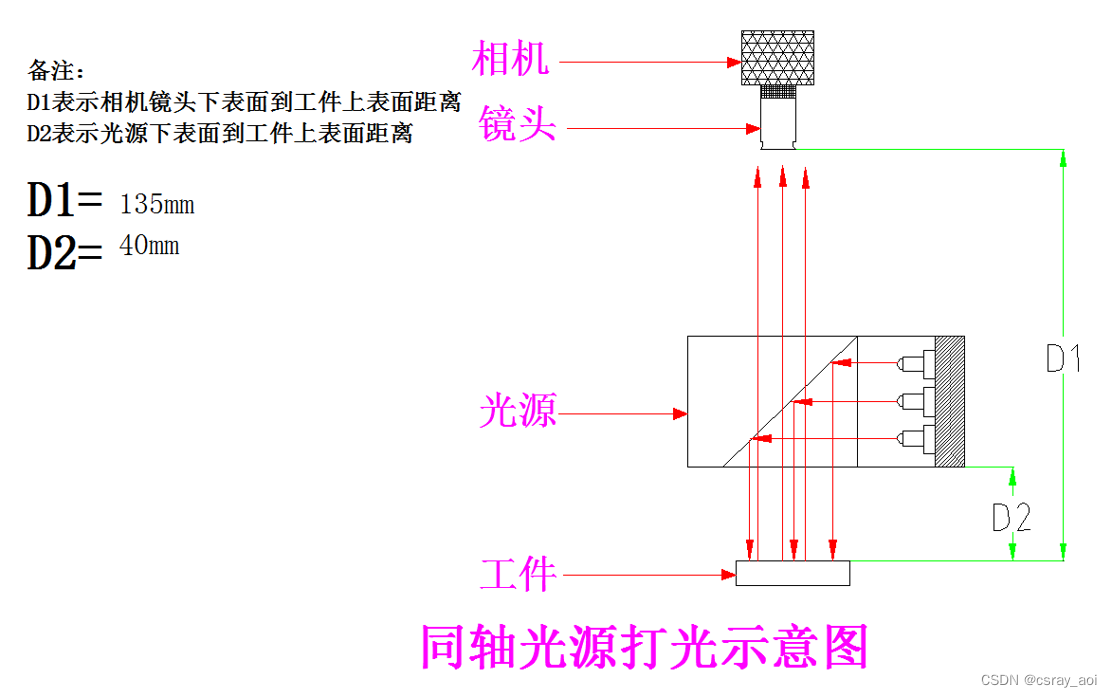

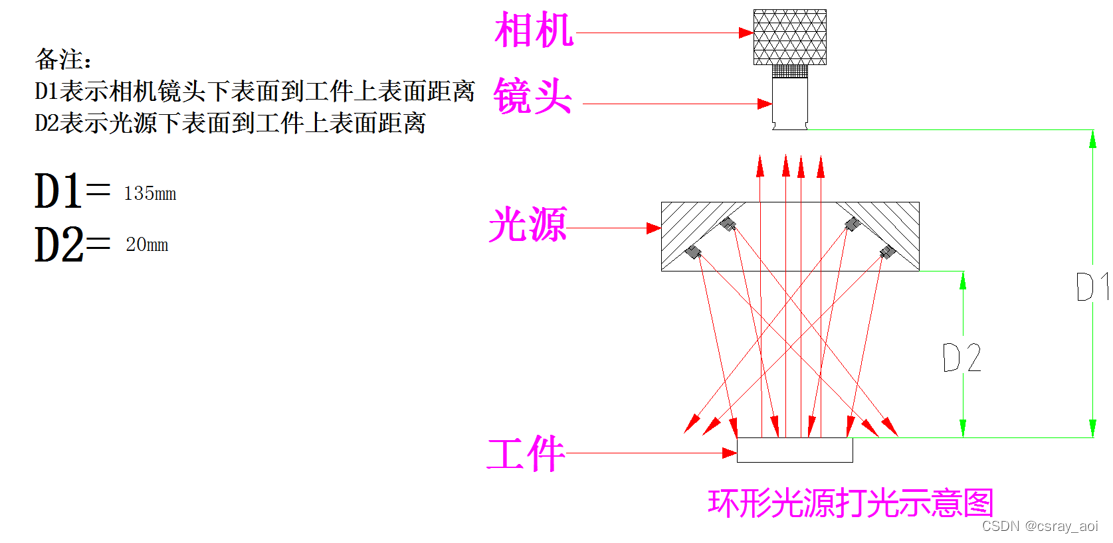

【打光示意圖】



【方案評估】

視野：17.8mm*13.35mm

視覺精度：17.8mm/1292pixel=0.014mm/pixel。

【拍攝效果圖一】 二工位


膜片并沒有固定，移動過程若是偏移可能會擋住此定位柱


【拍攝處理圖一】 二


【拍攝效果圖三】 三工位

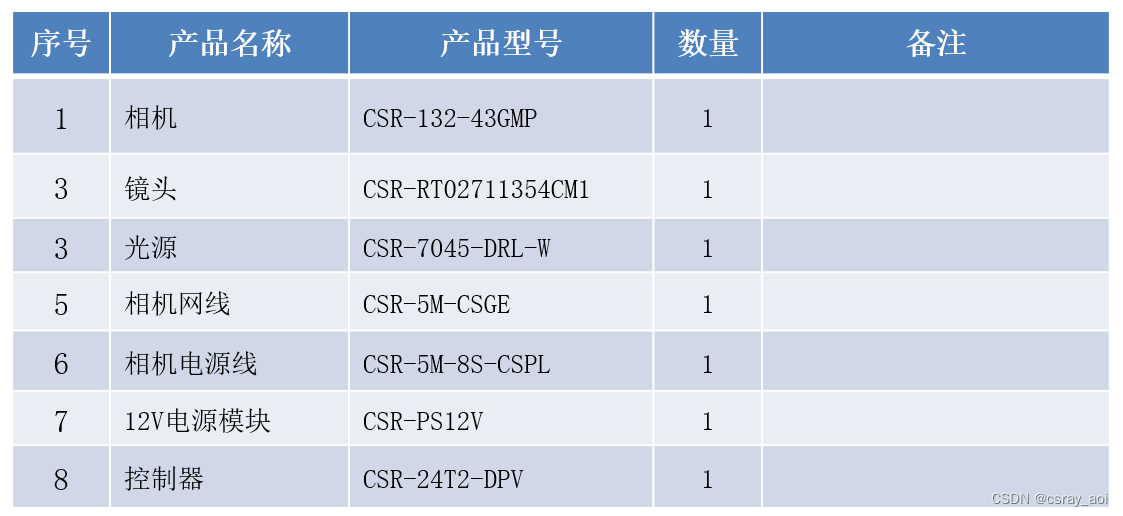

【硬件配置】 三工位

【打光示意圖】

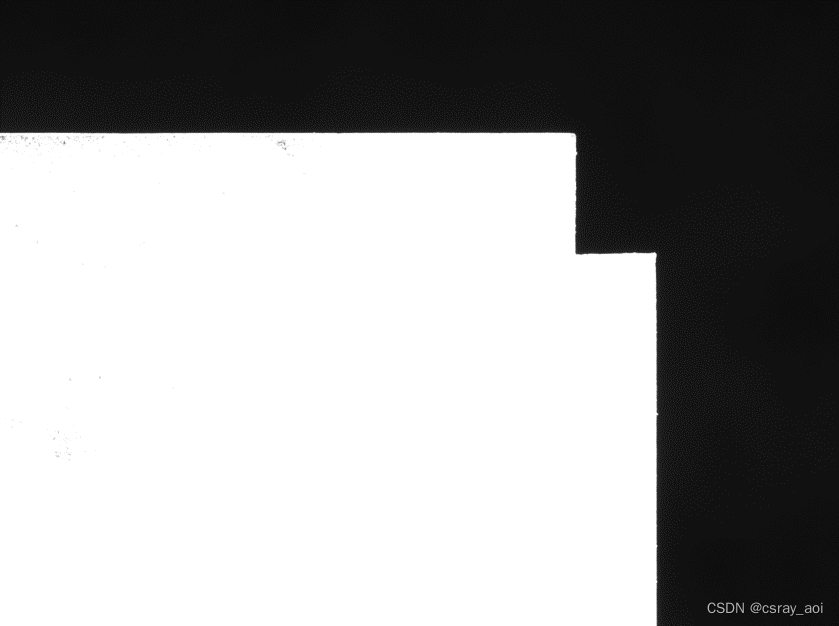

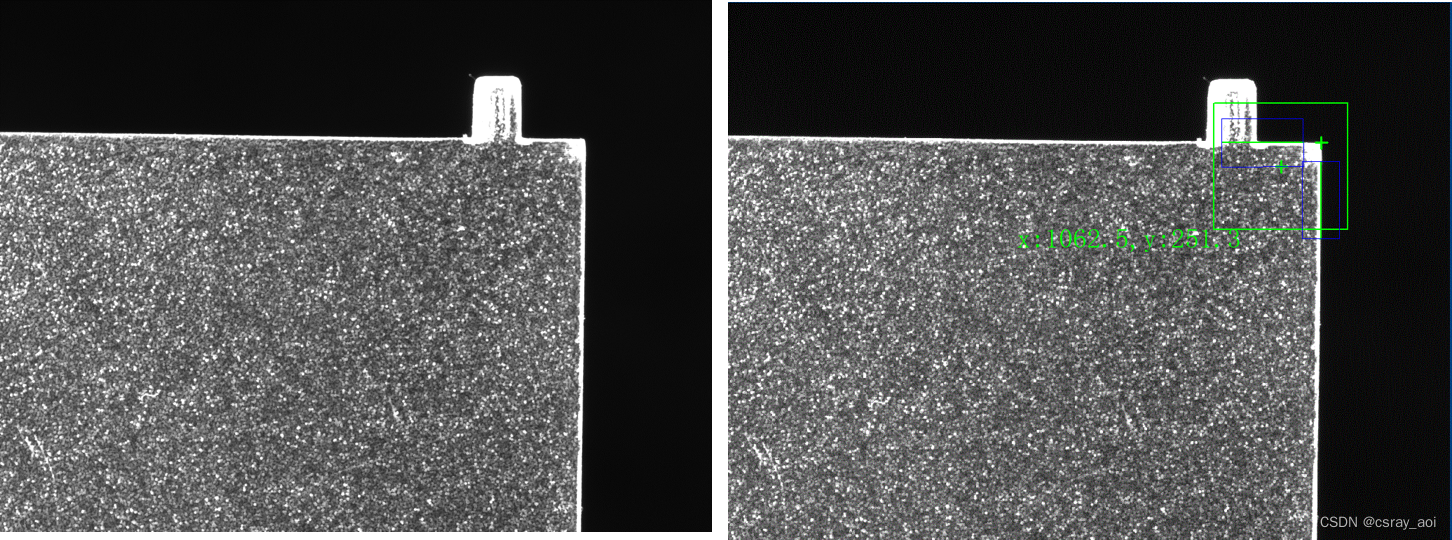

【拍攝效果圖】 膜片 第一張



【拍攝效果圖】 膜片 第一張

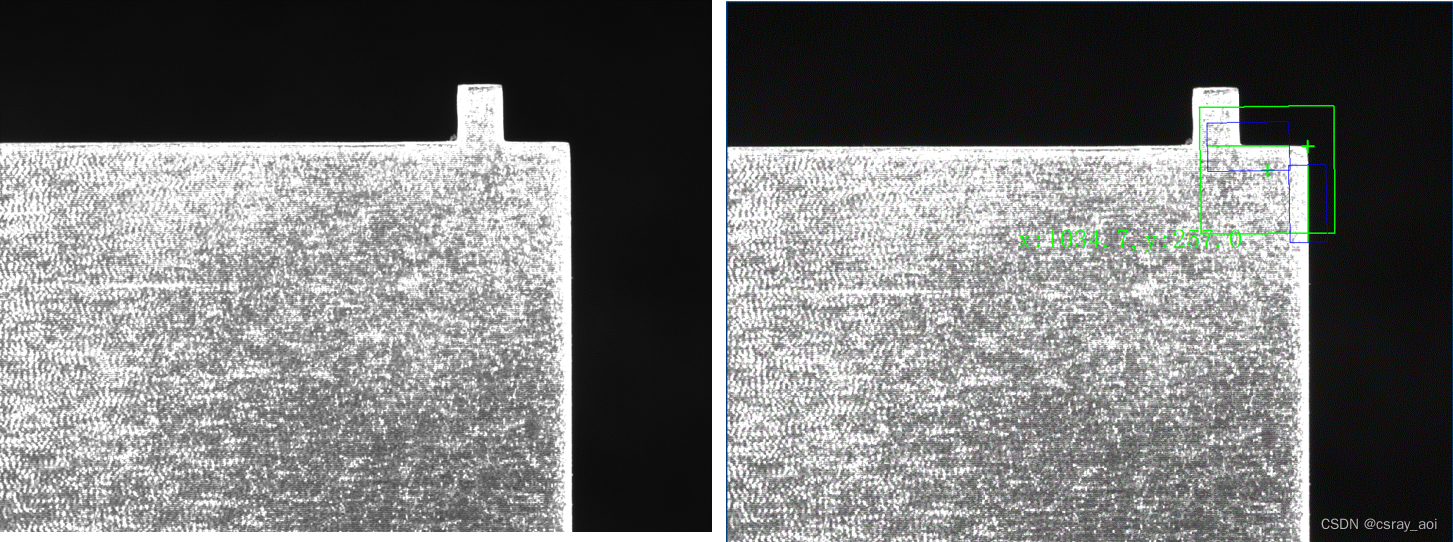

【拍攝效果圖】 膜片 第二張






【拍攝效果圖】 膜片 第二張

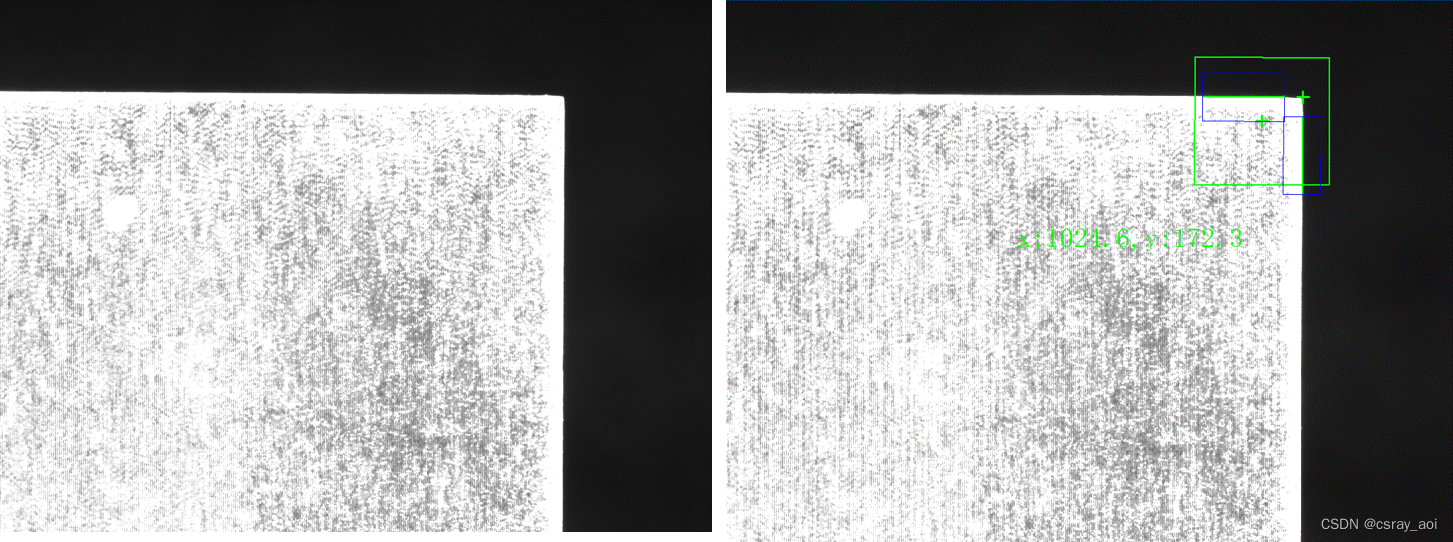

【拍攝效果圖】 膜片 第三張



【拍攝效果圖】 膜片 第三張


【硬件配置】  膜片



【打光示意圖】
